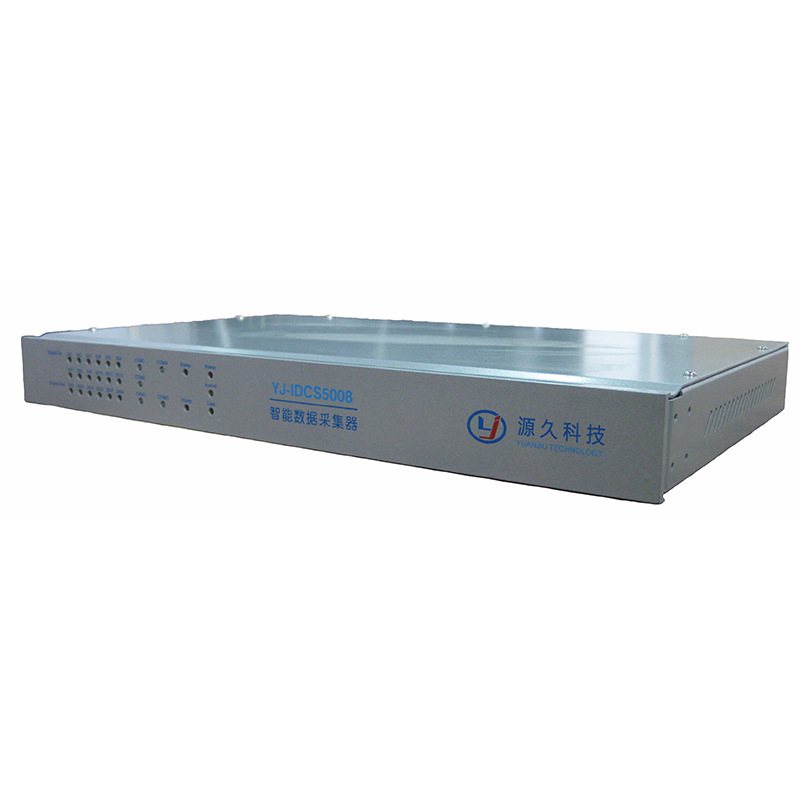

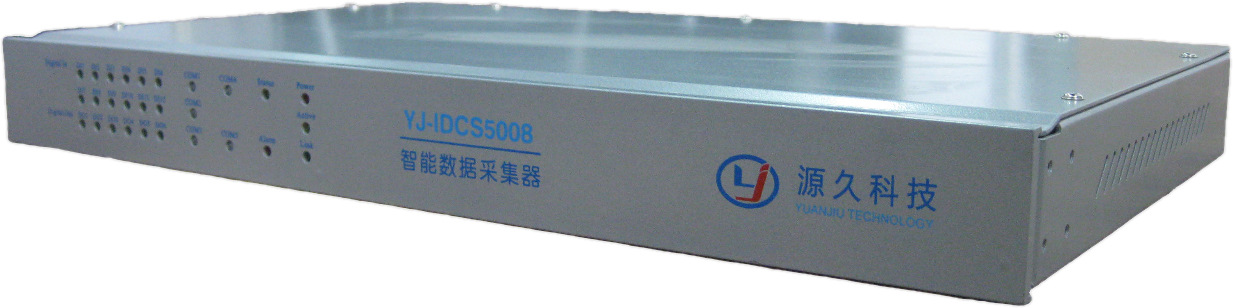

YJ-IDCS5008智能数据采集器

硬件接口特性

l 工业级ARM9技术的CPU，主频200M、内存64M、 FLASH128M；

l 12路光电隔离开关量输入（干节点信号或TTL电平信号，准确度100%）；

l 6路光电隔离继电器控制输出，采用三端输出，NC，NO可选（AC250V/5A、DC48V/3A干节点，准确度100%）；

l 8路模拟线性输入（精度：电量<1%，非电量<3%，直流电压<0.5%）；

l 1个带隔离变压器和状态指示灯10M/100M自适应以太网口；

l 2路带光电隔离的RS232串口，波特率、数据位、停止位、校验位可设置；

l 2路带光电隔离的RS485串口，波特率、数据位、停止位、校验位可设置；

l 1路带光电隔离RS232/RS485复用串口，波特率、数据位、停止位、校验位可设置；

l 1个4路DIP拨码开关（分别默认IP地址、系统自检、报警复位、本地蜂鸣报警功能）；

l 具备辅助电源输出，2组DC12V输出接线端，输出功率最大40W；

l 数字输入、控制输出、电源状态、运行状态、告警状态和串口收发数据都具有指示灯；

l 具备硬件看门狗和软件看门狗双看门狗功能；

l 模拟输入、开关输入、串口通讯、控制输出、以太网接口之间相互隔离；

l 内置程序可以通过网络远程升级。

软件系统功能

l 嵌入式Linux实时操作系统；

l 符合《中华人民共和国通信行业标准 YD/T 1363.3-2005 通信局（站）电源、空调及环境集中监控管理系统 第3部分：前端智能设备协议》协议标准；

l 支持工业级Modbus TCP/IP 通讯协议；

l 支持SNMP、XML通讯协议；

l 支持同时向32个服务器主动发送数据；

l 支持50个客户端同时连接与数据请求处理能力；

l 设备内嵌源久温湿度数据采集（最大10个），PMAC720电量仪数据采集（最大2个），Liebert_DME07MC空调数据采集（1台）；

l 报警输入捕获能力小于20ms；

l 报警联动可设置，任意报警输入或模拟报警可以联动任意一路或多路输出，数据方式可以是高电平、低电平或脉冲；

l 内嵌报警实时监测；

l 存储历史记录10万条，报警记录10万条；

l 支持SMTP邮件报警功能；

l 支持嵌入式Web服务器，支持远程数据浏览，支持手机访问Web；

l 支持远程配置、远程升级；

l 支持短消息报警、短消息布撤防、短消息远程控制和查询数据（需要配置短消息模块)；

l 提供二次开发包，客户可以自己定制主板上的应用程序。

技术参数
