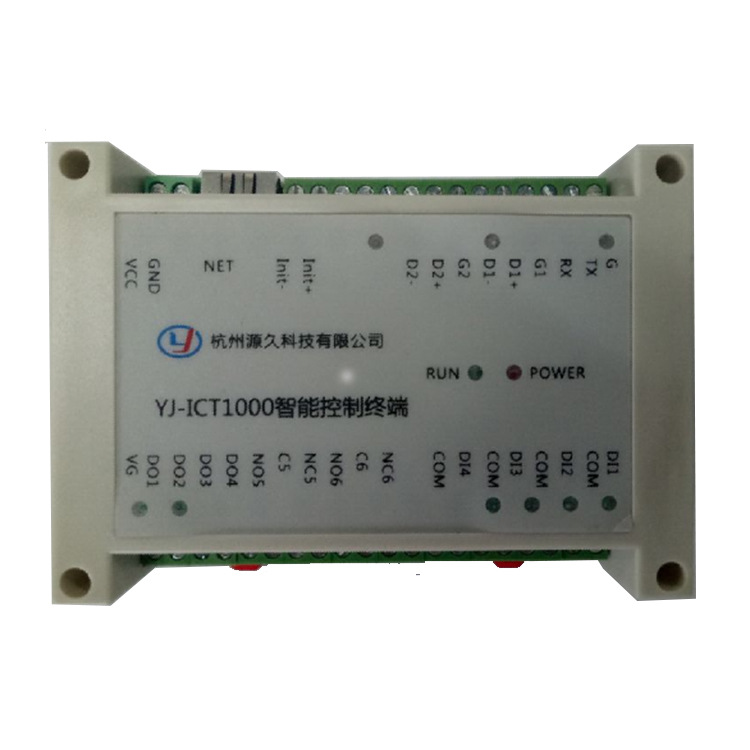

YJ-ICT1000智能控制终端模块
产品概述YJ-ICT1000智能控制终端模块,本产品可结合源久科技集成平台提供各类行业应用的解决方案。它具有数据采集,控制输出,支持多种模式接入到网络,配置方式简单等功能。该智能控制终端模块具有4路带光隔离开关量输入, 6路开关量输出, 2路RS485串口,1路RS232串口,1路10M /100M自适应以太网接口,独立运行状态指示灯、串口指示灯等。采集到的数据通过设备进行检测,检查到报警信息时产
产品概述
YJ-ICT1000智能控制终端模块,本产品可结合源久科技集成平台提供各类行业应用的解决方案。它具有数据采集,控制输出,支持多种模式接入到网络,配置方式简单等功能。
该智能控制终端模块具有4路带光隔离开关量输入, 6路开关量输出, 2路RS485串口,1路RS232串口,1路10M /100M自适应以太网接口,独立运行状态指示灯、串口指示灯等。采集到的数据通过设备进行检测,检查到报警信息时产生报警,并把开关量状态和报警信息实时传送到PC。
性能特点
l 1路10M/100M自适应以太网口;
l 1个带光电隔离的RS232串口,波特率、数据位、停止位、校验位可设置;
l 2个带光电隔离的RS485串口,波特率、数据位、停止位、校验位可设置;
l 4路光电隔离开关量输入(干节点信号或TTL电平信号,准确度100%);
l 6路开关量输出(2路继电器输出,4路TTL电平输出);
l 带独立的开关量输入、输出、串口收发指示灯;
l 电源具有过流保护与防反接保护功能;
l 独立初始化配置。
技术参数
型号 | YJ-ICT1000 | |
名称 | 智能控制终端模块 | |
技术指标 | 网口 | 10M/100M自适应以太网口 |
开关量输入 | 4路光电隔离开关量输入(干节点信号或TTL电平信号,准确度100%) | |
控制量输出 | 6路开关量输出(2路继电器输出,4路TTL电平输出); | |
串行接口 | 一个标准的光电隔离RS485通讯接口,波特率1200~19200bps可选; 一个标准的光电隔离RS232通讯接口,波特率1200~19200bps可选; | |
指示灯 | 具有独立的开关量输入、输出、串口收发指示灯 | |
初始化端子 | 有 | |
工作环境 | 供电电源 | DC12V |
额定功率 | 小于3W | |
工作温度 | -20℃~+65℃ | |
储存温度 | -40℃~+85℃ | |
相对湿度 | 10%~95%RH(无凝露) | |
大气压力 | 86~108Kpa | |
其他要求 | 无爆炸,无腐蚀性气体及导电尘埃 | |
设备尺寸 | 长×宽×高 | 145mm×90mm×40mm |
重量 | 0.3kg | |
安装方式 | 卡式导轨或螺丝固定 |
