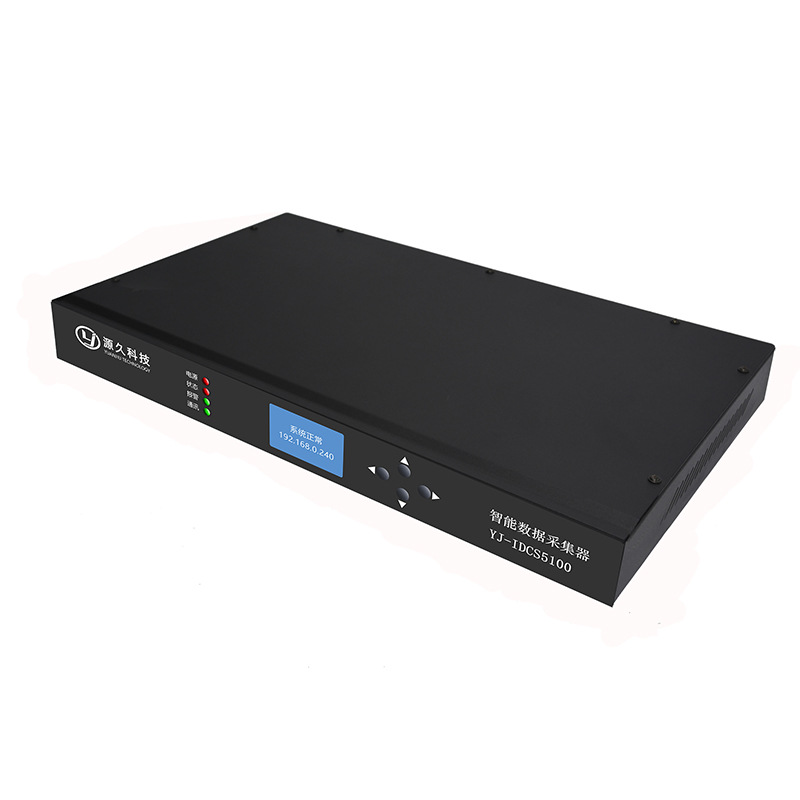

YJ-IDCS5100智能数据采集器
硬件接口特性 l 工业级稳定品质,主频1.8GHZ、内存1G DDR+4G eMMC、 Linux系统;l AC220V供电,带指示灯电源开关;l 内置DC12V/100W开关电源模块;l 12路光电隔离开关量输入(干节点信号或TTL电平信号);l 6路继电器控制输出,采用三端输出,NC,NO可选(3A-AC125V/DC14V干节点);l 3路DC12V-RGB彩色灯

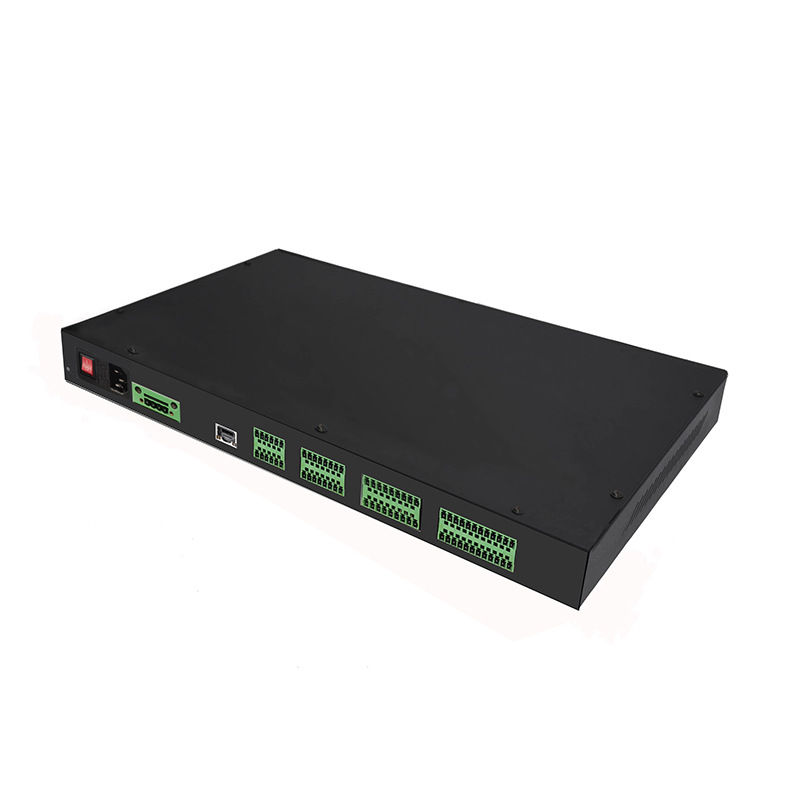

硬件接口特性
l 工业级稳定品质,主频1.8GHZ、内存1G DDR+4G eMMC、 Linux系统;
l AC220V供电,带指示灯电源开关;
l 内置DC12V/100W开关电源模块;
l 12路光电隔离开关量输入(干节点信号或TTL电平信号);
l 6路继电器控制输出,采用三端输出,NC,NO可选(3A-AC125V/DC14V干节点);
l 3路DC12V-RGB彩色灯带专用控制输出口,每路灯带最长支持3米;
l 1个带状态指示灯10M/100M/1000M自适应以太网口;
l 2路带电源隔离、信号隔离的RS232串口,波特率、数据位、停止位、校验位可设置;
l 4路带电源隔离、信号隔离的RS485串口,波特率、数据位、停止位、校验位可设置;
l (选配)无线通讯接口:内置4G无线模块,支持移动、联通、电信手机卡;
l 自带液晶屏显示,便于设备调试与实时数据查看;
l 功能按键:4个功能按键,可以对设备参数进行配置和查询;
l 具备辅助电源输出,2组DC12V输出接线端,输出功率最大40W,直接为各类传感器提供电源;
l 具备硬件看门狗和软件看门狗双看门狗功能;
l 内置程序可以通过网络远程升级;
l 标准19英寸1U机箱;
软件系统功能
l 嵌入式Linux实时操作系统;
l 符合《中华人民共和国通信行业标准 YD/T 1363.3-2005 通信局(站)电源、空调及环境集中监控管理系统 第3部分:前端智能设备协议》协议标准;
l 支持工业级Modbus TCP/IP 通讯协议;
l 支持SNMP、XML通讯协议;
l 支持IEC61850、104协议,无缝对接铁塔、电力、电信平台;
l 支持100个客户端同时连接与数据请求处理能力;
l 报警输入捕获能力小于20ms;
l 报警联动可设置,任意报警输入或模拟报警可以联动任意一路或多路输出,数据方式可以是高电平、低电平或脉冲;
l 内嵌报警实时监测;
l 存储历史记录20万条,报警记录20万条;
l 异常数据支持云保存和本地数据下载;
l 支持嵌入式Web服务器,支持远程数据浏览,支持手机访问Web;
l 支持远程配置、远程固件升级;
l 异常告警:支持电话语音告警、短消息报警、邮件告警、微信公众号告警等;
l 数据传输:支持RS485串口,RJ45网口,4G无线通讯(选配)。
l 提供二次开发包,客户可以自己定制主板上的应用程序。
